电阻焊电箱

一、电阻焊接原理

将被焊工件压紧于两电极之间，并施以电流，利用电流流经工件接触面及邻近区域产生的电阻热效应将其加热到融化或塑性状态，使之形成金属结合的一种方法

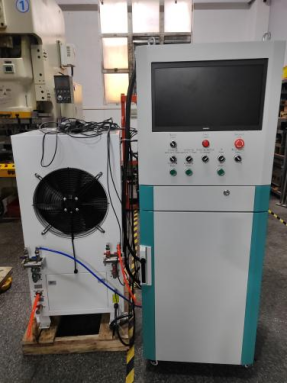

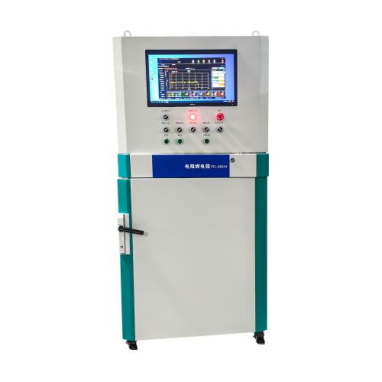

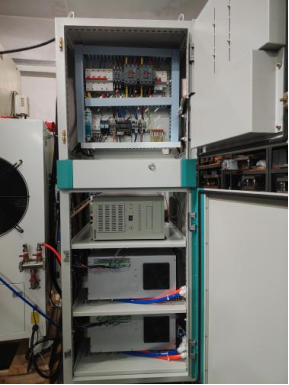

二、电阻焊电箱

产品优势

ü 6大控制方式

次级定电流、初级定电流、定电压、定功率、定脉宽、高级混合控制6种控制方式任意选用，适应多种复杂焊接环境。

ü 卓越的品质管控能力

本机支持压力触发功能，当检测到压力值达到设定值后，才开始通电，确保每次焊接的产品压力都是一致的。同时还支持位移熔深功能，当位移量到达设定值后，立刻停止通电，确保焊接产品的熔深度完全一致。

ü 突破性的逆变频率技术

支持1khz至5KHz频率自由切换，控制周期最高为0.2ms,与常规交流机相比，控制频率提高了100倍，与同类产品相比，控制响应和精度高，逆变技术更加先进!

ü 焊接品质追溯能力

内置数据库功能，可记录约500万条焊点的电流，电压，功率等数据，并支持U盘直接导出生成报表，方便进行焊接品质追溯，内置历史报警记录模块，帮助分析报警原因。

ü 更灵活的焊接品质判定

焊接监控功能可自动判定焊接过程是否存在问题。设定电流，电压，功率，压力，位移的上下限监控，一旦输出超过设定的上下限，即发出异常提示。

ü 多种保护监测功能

内置多达22种故障诊断、保护报警措施和自我异常监测，增强焊接电源系统自身安全以及保证焊接工件的品质。

ü 丰富接口与多规范

支持32组参数储存，方便多品种焊接(可扩展),丰富的I/O接口，支持多种通讯协议(MODBUS、RS-232、RS-485、以太网等),方便外部自动化控制。

ü 计数及权限管理

内置多种模式焊接计数器，满足不同场合不同工件的计数要求。同时内置了3级权限模块，满足不同操作人员使用需求。

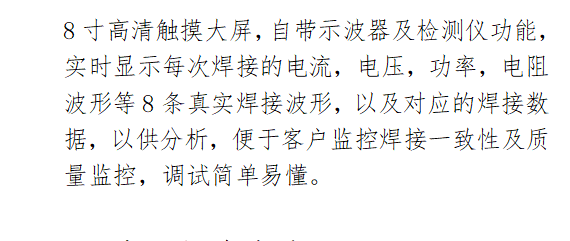

ü 高清触摸大屏波形显示

支持1khz至5KHz频率自由切换，控制周期最高为0.2ms,与常规交流机相比，控制频率提高了100倍，与同类产品相比，控制响应和精度高，逆变技术更加先进!

一、6大控制方式

次级定电流、初级定电流、定电压、定功率、定脉宽、高级混合控制6种控制方式任意选用，适应多种复杂焊接环境。

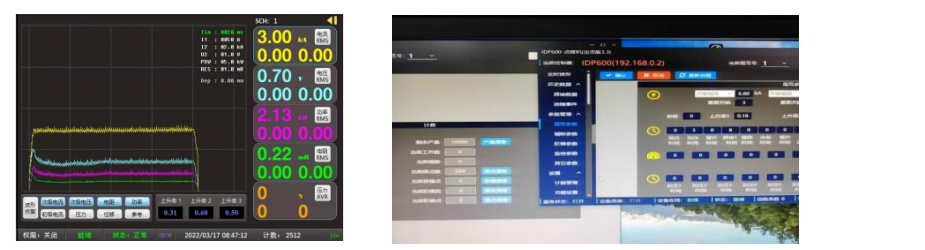

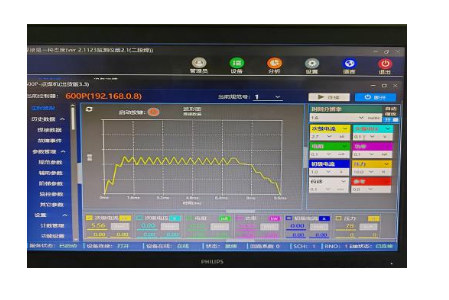

上位机显示/控制，软件精美人机界面，自带示波器及检测仪功能，实时显示焊接电流、电压、功率、电阻波形等8条真实焊接波形和对应焊接数据，便于监控焊接一致性及焊接质量。

二、产品优势

ü 卓越的品质管控能力

对于高标准的焊接一致性稳定要求，本机支持压力触发功能，当检测到压力值达到设定值后，才开始通电，确保每次焊接的产品压力都是一致的。同时还支持位移熔深功能，当位移量到达设定值后，立刻停止通电，确保焊接产品的熔深度完全一致。

ü 焊接品质追溯能力

内置数据库功能，可记录约500万条焊点的电流，电压，功率等数据，并支持U盘直接导出生成报表，方便进行焊接品质追溯，内置历史报警记录模块，帮助分析报警原因。

ü 更灵活的焊接品质判定

焊接监控功能可自动判定焊接过程是否存在问题。设定电流，电压，功率，压力，位移的上下限监控，一旦输出超过设定的上下限，即发出异常提示。

ü 多种保护监测功能

内置多达22种故障诊断、保护报警措施和自我异常监测，增强焊接电源系统自身安全以及保证焊接工件的品质。

ü 丰富接口与多规范

支持32组参数储存，方便多品种焊接(可扩展),丰富的I/O接口，支持多种通讯协议(MODBUS.

RS-232、RS-485、以太网等),方便外部自动化控制。

ü 计数及权限管理

内置多种模式焊接计数器，满足不同场合不同工件的计数要求。同时内置了3级权限模块，满足不同操作人员使用需求。

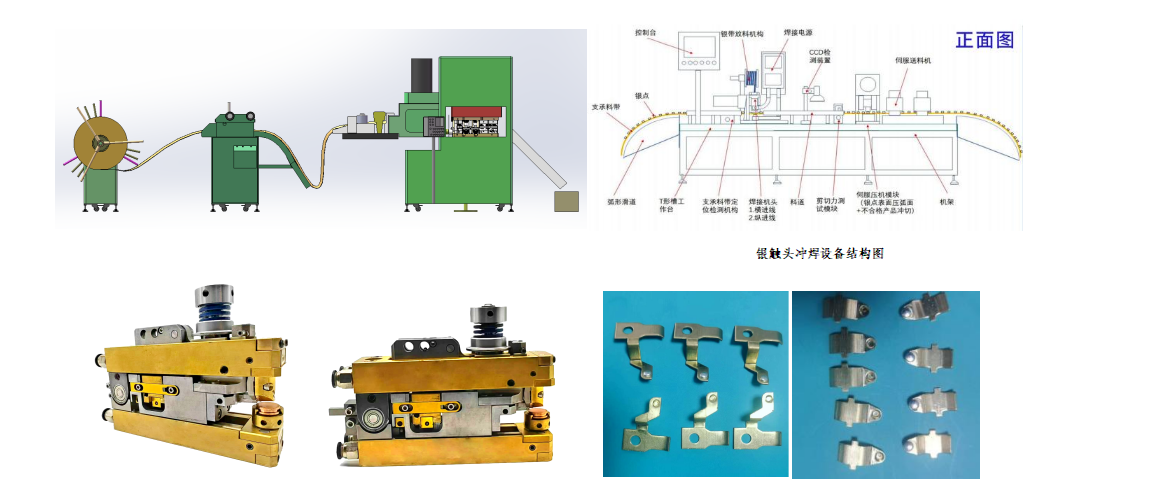

二、电阻焊生产线

1.焊接模式

ü 横进线模式，主要适用于银触点为方形或拱形的触头

ü 纵进线模式，主要适用于银触点为圆形的触头

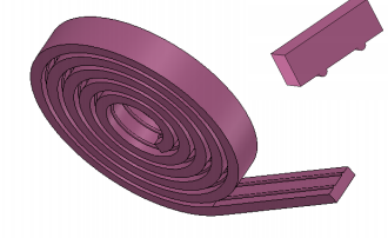

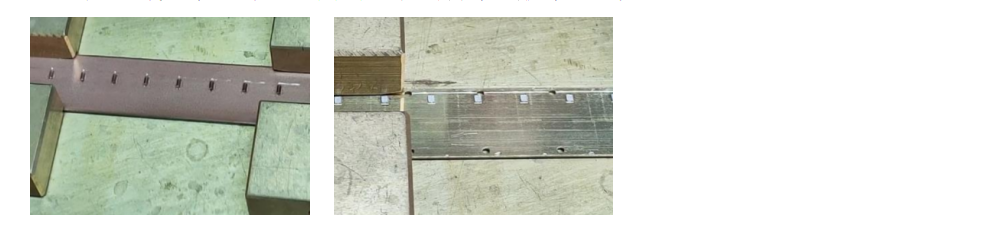

2.物料样式 ü 支撑样式及规格 材质：铜、黄铜、铍铜 厚度：0.5-2mm
ü 银点样式及规格 横进线 材质：银、银镍、银石墨 尺寸：宽2.5-4mm,厚0.5-1.2mm	纵进线 材质：银、银镍 尺寸：¢0.8-2mm
